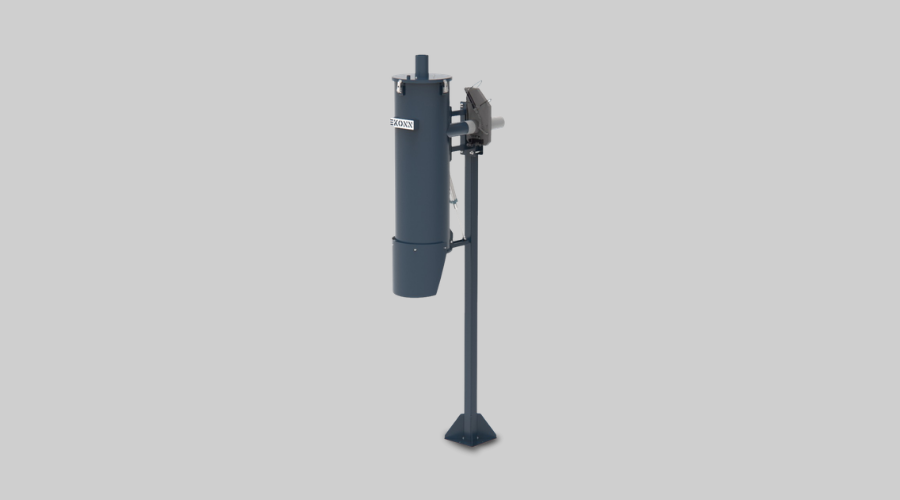

Ön Ayırıcı Siklon Nedir?
Ön ayırıcı siklon, vakumlu talaş taşıma sistemleri, merkezi talaş toplama hatları ve yüksek vakumlu konveyans uygulamalarında hava akımı içerisinde taşınan iri, ağır ve yüksek yoğunluklu partikülleri ana filtrasyon kademesine ulaşmadan önce ayırmak amacıyla tasarlanmış endüstriyel ön separatör sistemidir.
Özellikle metal talaşları, kaba partiküller ve yüksek yoğunluklu proses atıklarının taşındığı vakum sistemlerinde, bu malzemelerin doğrudan filtrelere ulaşması filtre yüzeyinde hızlı yük oluşmasına, basınç kayıplarının artmasına ve vakum ekipmanlarının daha yüksek çalışma yükü altında kalmasına neden olabilir.
Ön ayırıcı siklon, hava ve partikül akışını kontrollü bir siklonik ayırma prensibiyle yönlendirerek ağır ve iri partiküllerin hava akımından ayrıştırılmasını sağlar. Böylece talaşın büyük bölümü filtreleme prosesinden önce sistemden uzaklaştırılır ve ana filtrasyon ekipmanının maruz kaldığı partikül yükü önemli ölçüde azaltılır.
Ön Ayırıcı Siklon Ne İşe Yarar?
Ön ayırıcı siklonun temel görevi, vakum hattında taşınan ağır ve iri partikülleri ana filtreleme kademesinden önce proses akışından ayırarak filtrasyon sisteminin yükünü azaltmaktır.
Bu ön ayırma kademesi sayesinde;
- Metal talaşlarının ana filtreye ulaşması azaltılır.
- İri ve ağır partiküller hava akışından ayrıştırılır.
- Ana filtrasyon ekipmanının partikül yükü düşürülür.
- Filtrelerin kullanım ömrü uzatılır.
- Filtre bakım ve değişim sıklığı azaltılır.
- Vakum sistemindeki basınç kayıpları kontrol altında tutulur.
- Vakum jeneratörü ve blower ekipmanlarının korunmasına katkı sağlanır.
- İşletme ve bakım maliyetleri azaltılır.
- Sürekli üretim proseslerinde sistem güvenilirliği artırılır.
Özellikle yüksek yoğunluklu metal talaşlarının taşındığı uygulamalarda ön ayırma kademesinin doğru tasarlanması, filtrasyon sisteminin toplam çalışma performansı ve işletme sürekliliği açısından önemli bir mühendislik parametresidir.
Ön Ayırıcı Siklon Nasıl Çalışır?
Vakumlu taşıma hattından gelen talaş ve partikül yüklü hava, Ön ayırıcı siklon gövdesine kontrollü bir giriş geometrisiyle yönlendirilir. Siklon içerisinde oluşturulan dönel hava hareketi, partiküller üzerinde santrifüj etkisi meydana getirir.
Hava akımı içerisindeki yoğunluğu yüksek olan metal talaşları ve kaba partiküller, merkezkaç kuvvetinin etkisiyle siklon gövdesinin dış çeperlerine doğru hareket eder. Partiküllerin kinetik enerjisi ve yerçekimi etkisiyle hava akımından ayrılması sonucunda talaşlar alt toplama bölümüne yönlendirilirken, partikül yükü azaltılmış hava ana filtrasyon sistemine iletilir.
Bu çalışma prensibinde temel proses akışı;
- Talaş yüklü hava siklona girer.
- Hava akımı kontrollü şekilde dönel harekete yönlendirilir.
- Ağır ve iri partiküller santrifüj etkisiyle dış çepere taşınır.
- Metal talaşları ve kaba partiküller hava akımından ayrıştırılır.
- Ayrıştırılan malzeme toplama bölümüne yönlendirilir.
- Daha düşük partikül yüküne sahip hava ana filtreleme kademesine geçer.
Bu sayede ön ayırıcı siklon, filtrasyon sisteminin yalnızca bir parçası olarak değil, vakumlu talaş taşıma prosesinin ilk ayırma kademesi olarak görev yapar.
| Vakumlu Talaş Taşıma Sistemindeki Sorun |
Ön Ayırıcı Siklonun İşlevi |
Teknik ve İşletme Avantajı |
| Yüksek miktarda metal talaşının doğrudan ana filtreye ulaşması |
İri ve yüksek yoğunluklu metal talaşlarını ana filtrasyon kademesinden önce mekanik olarak ayırır |
Ana filtrenin maruz kaldığı partikül yükünün azaltılmasına ve filtrasyon performansının korunmasına katkı sağlar |
| Ana filtre yüzeyinde hızlı talaş ve partikül birikmesi |
Filtreye ulaşmadan önce kaba ve ağır partiküllerin önemli bir bölümünün ayrıştırılmasına yardımcı olur |
Filtre yüzeyindeki yük birikimini sınırlandırarak filtrenin daha kontrollü çalışma koşullarında işletilmesini destekler |
| Filtrelerde basınç kaybının hızla artması |
Ana filtrasyon kademesine ulaşan toplam partikül yükünün azaltılmasına katkı sağlar |
Filtrasyon kademesindeki hızlı yüklenmenin sınırlandırılmasına ve sistem hava akışının daha dengeli tutulmasına yardımcı olur |
| Yoğun talaş yükü nedeniyle filtre servis ömrünün kısalması |
Yüksek yoğunluklu talaşları filtreleme işleminden önce sistemden ayırır |
Ana filtrelerin servis ömrünün optimize edilmesine ve filtre değişim sıklığının azaltılmasına katkı sağlar |
| Vakum hattındaki hava akışının kararsız hale gelmesi |
Hava akımı içerisinde taşınan kaba partikül yükünün ana filtrasyon sistemine ulaşmadan azaltılmasına yardımcı olur |
Vakum hattındaki hava akışının daha stabil ve kontrollü tutulmasını destekler |
| Metal partiküllerin blower veya vakum jeneratörüne ulaşma riski |
Yüksek yoğunluklu partiküllerin önemli bir bölümünü vakum ekipmanlarından önce ayırır |
Blower ve vakum jeneratörünün partikül kaynaklı aşınma ve performans kaybı risklerinin azaltılmasına katkı sağlar |
| Keskin ve aşındırıcı metal talaşlarının vakum ekipmanları üzerinde oluşturduğu yük |
İri ve ağır talaşları hava akımından ön ayırma prensibiyle uzaklaştırır |
Kritik vakum ekipmanlarının daha kontrollü proses koşullarında çalıştırılmasına yardımcı olur |
| Filtrelerin sık bakım ve temizlik gerektirmesi |
Ana filtrasyon kademesine ulaşan talaş ve kaba partikül miktarını azaltır |
Filtre bakım ve temizlik periyotlarının optimize edilmesine ve bakım ihtiyacının azaltılmasına katkı sağlar |
| Filtre değişimlerinden kaynaklanan işletme maliyetleri |
Filtrenin gereksiz şekilde yüksek kaba partikül yüküne maruz kalmasını sınırlandırır |
Filtre tüketimi, bakım süresi ve buna bağlı işletme maliyetlerinin kontrol edilmesine yardımcı olur |
| Talaş birikimlerinin sistem performansını etkilemesi |
Taşınan talaşın ana filtreleme ekipmanına ulaşmadan önce kontrollü şekilde ayrıştırılmasını sağlar |
Talaş birikimlerinin daha kontrollü yönetilmesini ve filtrasyon sisteminin dengeli çalışmasını destekler |
| Bakım nedeniyle üretim veya talaş taşıma prosesinin kesintiye uğraması |
Ana filtre ve vakum ekipmanlarının maruz kaldığı partikül yükünün azaltılmasına katkı sağlar |
Bakım kaynaklı plansız duruş riskinin azaltılmasına ve proses sürekliliğinin desteklenmesine yardımcı olur |
| 7/24 çalışan merkezi vakum sistemlerinde yüksek ve sürekli talaş yükü |
Ana filtrasyon ve vakum ekipmanlarından önce bir ön koruma ve mekanik ayırma kademesi oluşturur |
Yoğun ve sürekli çalışan merkezi talaş toplama sistemlerinde ekipman güvenilirliğinin ve proses sürekliliğinin korunmasına katkı sağlar |
| Filtrasyon sisteminin toplam işletme maliyetinin yükselmesi |
Kaba partikül yükünü ana filtrasyon kademesinden önce azaltarak filtrasyon prosesini kademelendirir |
Filtre tüketimi, bakım süresi, ekipman korunması ve duruş maliyetlerinin birlikte optimize edilmesine yardımcı olur |
Ekonn Endüstriyel Hava Sıvı Talaş Filtreleme Mühendisliği ile Projeye Özel Ön Ayırıcı Siklon Çözümleri
Her vakumlu talaş taşıma sistemi; hava debisi, vakum seviyesi, talaş tipi, partikül yoğunluğu, taşıma mesafesi ve proses koşulları açısından farklı gereksinimlere sahiptir. Bu nedenle Ön Ayırıcı Siklon tasarımında yalnızca ürün kapasitesinin değil, sistemin tamamının birlikte değerlendirilmesi gerekir.
Ekonn, vakumlu talaş taşıma ve merkezi talaş toplama sistemlerinde proses koşullarını analiz ederek ön ayırma kademesini sistemin genel çalışma karakteristiğine uygun şekilde projelendirmektedir. Siklon gövdesi, hava giriş geometrisi, ayırma performansı, partikül yükü ve sonraki filtrasyon kademesi birlikte değerlendirilerek projeye özel mühendislik çözümleri oluşturulmaktadır. Bu mühendislik yaklaşımı sayesinde metal talaşlarının filtre öncesinde yüksek verimle ayrıştırılması, ana filtrasyon ekipmanının yükünün azaltılması, vakum ekipmanlarının korunması ve sistem güvenilirliğinin artırılması hedeflenmektedir.
Ekonn ön ayırıcı siklon; vakumlu talaş taşıma sistemlerinde ilk ayırma kademesi olarak görev yapan, filtre yükünü azaltan, ekipman korumasını destekleyen ve sürekli üretim proseslerinde yüksek sistem güvenilirliği sağlayacak şekilde tasarlanan endüstriyel bir pre-separasyon çözümüdür.
