Metal Talaşı İçin Özel Tasarlanmış Vakumlu Taşıma Sistemi

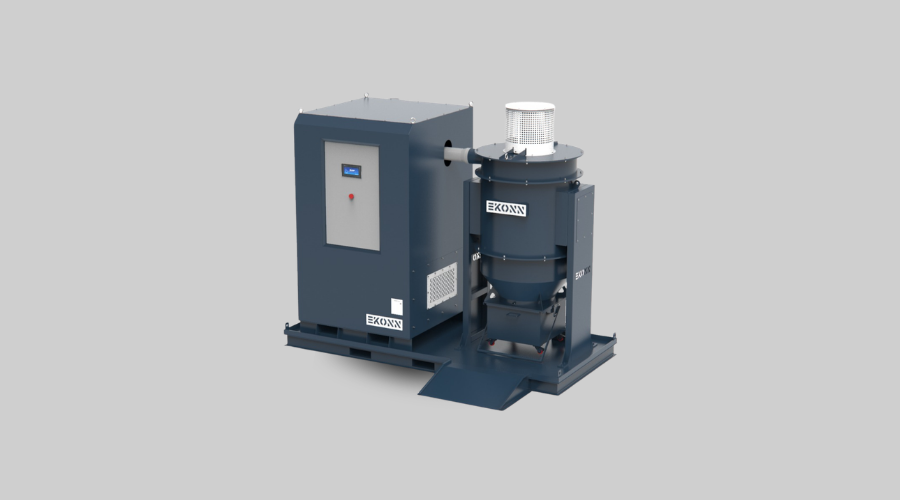

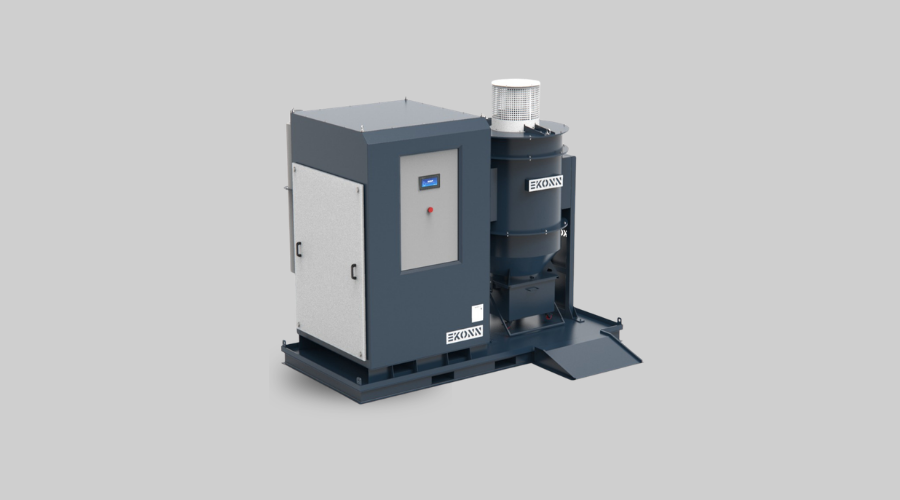

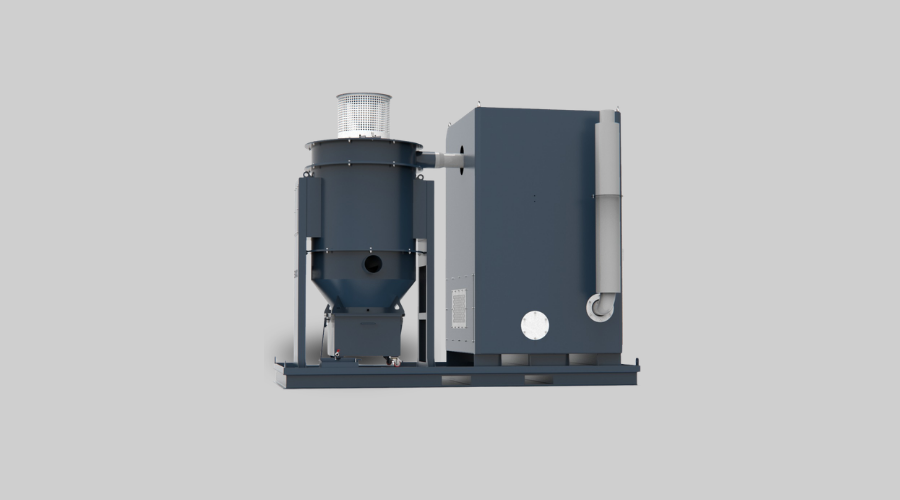

Ekonn Endüstriyel Hava Sıvı Talaş Filtre Sistemleri'nin geliştirdiği Evac vakumlu talaş taşıma sistemi, genel amaçlı pnömatik taşıma sistemlerinden farklı olarak özellikle CNC tezgahlardan çıkan yağlı metal talaşları hedef alacak şekilde tasarlanmıştır.
| Güçlü Vakum Ünitesi |
Toplama & Taşıma Hatları |
Gelişmiş Filtrasyon Sistemi |
Kontrol & Otomasyon |
Çalışma Performansı |
Yüksek kapasiteli vakum motorları
3 fazlı asenkron motor teknolojisi
400–480 V besleme aralığı
Yaklaşık 600 m³/h hava debisi
Enerji verimli blower / pompa
|
Aşınmaya dayanıklı boru ve hortumlar
Yağlı ve keskin talaşlara uygun yapı
Optimize edilmiş hat tasarımı
Temizlik ve bakım erişim noktaları
|
Çok kademeli filtreleme
Metal işleme sıvısı buharı separatörleri
HEPA filtre opsiyonu (0,3 mikron)
Otomatik filtre temizleme sistemi
|
PLC tabanlı otomasyon
HMI dokunmatik ekran arayüzü
Uzaktan izleme ve kontrol
Arıza tespit ve uyarı sistemleri
Endüstri 4.0 / IoT uyumlu altyapı
|
2–8 ton/saat taşıma kapasitesi
200 metreye kadar taşıma mesafesi
~2.500 mmH₂O vakum seviyesi
15–45 kW enerji tüketimi
< 80 dB(A) ses seviyesi
|
Bu değerler, sürekli çalışan orta/büyük ölçekli metal işleme tesisleri için hem teknik hem de ekonomik açıdan optimum çözüme işaret eder.

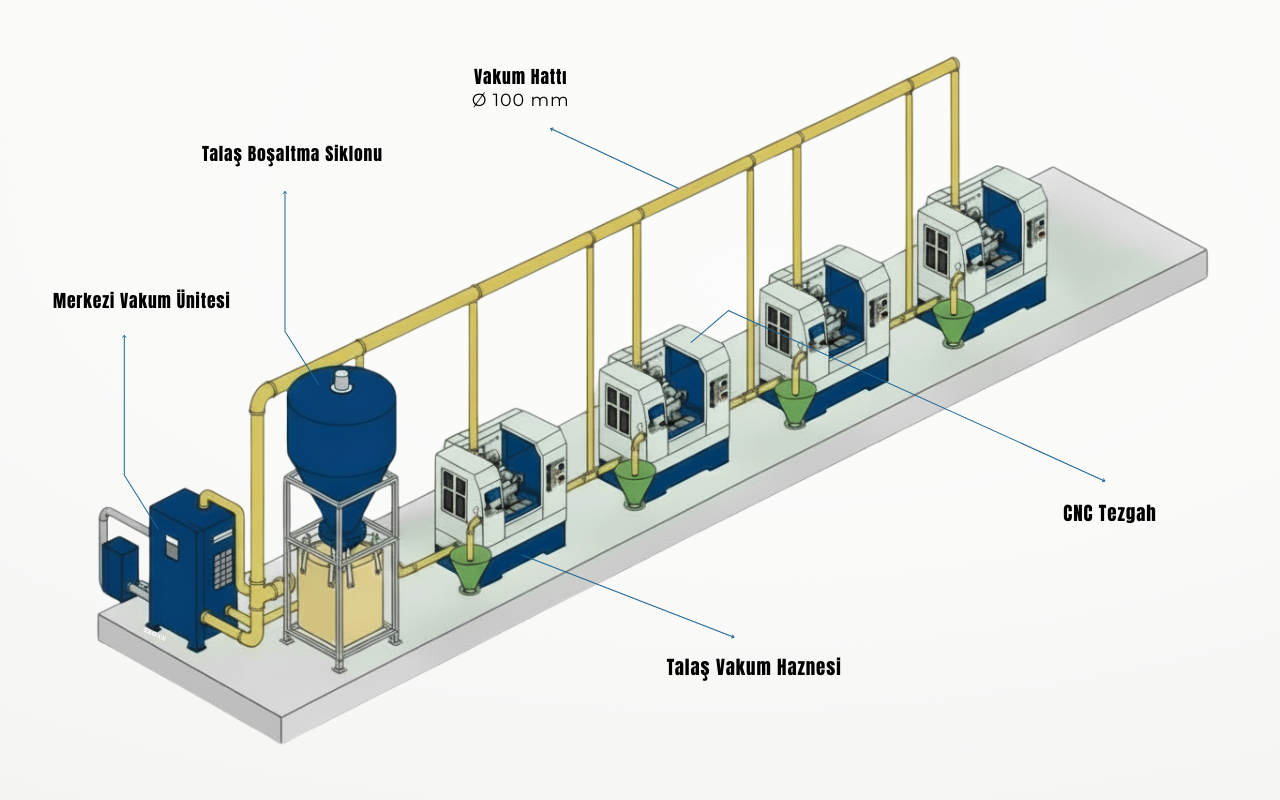

Endüstriyel Ölçekte Çoklu Nokta Vakumlu Talaş Taşıma Sistemi
Bu proje çizimi, büyük ölçekli üretim tesisleri için tasarlanmış, birden fazla iş istasyonundan talaş toplayan merkezi bir vakum sistemini temsil ediyor. Sistem, ana bir vakum ünitesi, geniş boru hatları ve her makineye bağlanan özel emme noktalarından oluşuyor.
Çizimde, talaşların borular aracılığıyla merkezi bir toplama silosuna taşındığı ve buradan otomatik olarak bir geri dönüşüm veya atık yönetim sistemine aktarıldığı gösteriliyor. Ayrıca sistemin toz ve gürültü kontrolü için entegre filtreler ve ses yalıtımı içerdiği vurgulanabilir.
Bu örnek CNC'lerden vakumla talaş toplama sistem tasarımı, büyük tesislerde verimlilik ve güvenlik odaklı bir çözüm sunuyor.
İş Güvenliği ve Mevzuata Uyum Açısından Avantajlar
Modern üretim tesislerinde iş sağlığı ve güvenliği, sürdürülebilir üretimin temel yapı taşlarından biridir. Vakumlu talaş taşıma sistemleri, bu gerekliliği operasyonel süreçlerin doğal bir parçası haline getirir. Evac 800, ulusal ve uluslararası iş güvenliği standartlarıyla uyumlu yapısı sayesinde üretim sahasında riskleri sistematik olarak azaltır.
İş Güvenliği Kazanımları
Vakumlu talaş taşıma sisteminin sağladığı başlıca iş güvenliği avantajları şunlardır:
✓ Talaşlara manuel temas tamamen ortadan kaldırılır
✓ Kesik, ezilme ve göz yaralanması gibi kazalarda ciddi düşüş sağlanır
✓ Yağlı ve kaygan zemin oluşumu engellenir
✓ Kayma ve düşme kaynaklı iş kazaları minimize edilir
✓ Ağır talaş kovalarının taşınmasına gerek kalmaz
✓ Bel ve sırt rahatsızlıkları başta olmak üzere ergonomik riskler azalır
✓ Metal işleme sıvısı buharları ve mikroskobik partiküller kontrol altına alınır
✓ Solunum yolu ve cilt hastalıkları riski önemli ölçüde düşürülür
Saha uygulamalarında, vakumlu talaş taşıma sistemine geçen tesislerde iş kazası oranlarında %90–95 seviyelerine varan azalma gözlemlenmektedir.
Patlama ve Yangın Güvenliği
Alüminyum, magnezyum, titanyum ve ince talaş üreten proseslerde oluşan metal tozları, yanıcı ve patlayıcı ortam riski oluşturur. Evac 800, bu riskleri kontrol altına almak üzere aşağıdaki güvenlik çözümlerini sunar:
✓ Kıvılcım algılama ve erken uyarı sistemleri
✓ Otomatik yangın söndürme sistemleriyle entegrasyon
✓ ATEX uyumlu ekipman ve bileşen seçenekleri
✓ Kontrollü talaş ve toz tahliyesi ile patlayıcı ortam oluşumunun önlenmesi
Bu sayede tesis genelinde yangın ve patlama riskleri uluslararası güvenlik standartlarına uygun şekilde azaltılır.
Verimlilik, Maliyet Avantajı ve Yatırım Geri Dönüşü (ROI)
Vakumlu talaş taşıma sistemleri, iş güvenliği kazanımlarının yanı sıra doğrudan ölçülebilir ekonomik faydalar sağlar.
Manuel Talaş Taşıma Sistemlerinde Karşılaşılan Başlıca Maliyetler
✓ Yüksek işçilik giderleri
✓ Talaş toplama sırasında yaşanan üretim duruşları
✓ İş kazalarına bağlı sigorta ve tazminat maliyetleri
✓ Sürekli temizlik ve sarf malzeme giderleri
✓ Orta ölçekli bir üretim tesisinde bu kalemler, yıllık bazda yüz binlerce TL seviyelerine ulaşabilmektedir.
Vakumlu Talaş Taşıma Sistemlerinde Yıllık Gider Kalemleri
✓ Enerji tüketimi
✓ Periyodik bakım ve sınırlı yedek parça ihtiyacı
✓ Operatör eğitimleri
Bu giderler, manuel yöntemlere kıyasla daha düşük, kontrollü ve öngörülebilir seviyededir.
Saha Uygulamalarında Elde Edilen Somut Kazanımlar
✓ Makine duruş sürelerinde %30–40 azalma
✓ Temizlik ve talaş toplama için harcanan iş gücünde %75–80 tasarruf
✓ Daha düzenli, güvenli ve sürdürülebilir üretim ortamı
✓ Ortalama yatırım geri dönüş süresi: 12–18 ay
