Metal Talaşı Taşıma ve Çok Amaçlı Endüstriyel Vakum Konveyör Uygulamaları için Teknik Whitepaper
1. Vakum Konveyör Sistem Tanımı ve Kapsam
Vakum konveyör sistemleri, katı partiküllerin (bulk solids) kapalı boru hatları içerisinde oluşturulan negatif basınç farkı ile taşınmasını sağlayan pnömatik taşıma sistemleridir. Bu sistemler, özellikle metal işleme proseslerinde ortaya çıkan talaş, toz ve partikül bazlı atıkların merkezi ve kontrollü şekilde yönetilmesi amacıyla kullanılmaktadır.
Metal işleme tesislerinde talaş oluşumu; kesme, delme, frezeleme ve taşlama gibi operasyonların doğal bir sonucudur. Oluşan bu talaşlar çoğunlukla:
✓ Yağ ile kontamine,
✓ Düzensiz geometriye sahip,
✓ Aşındırıcı ve keskin yapıda,
✓ Süreklilik arz eden bir atık akışı formundadır.
Bu özellikler, geleneksel taşıma yöntemlerini (manuel toplama, konveyör bantlar, vidalı sistemler vb.) hem operasyonel hem de güvenlik açısından yetersiz hale getirmektedir.
Vakum konveyör sistemleri bu noktada aşağıdaki temel problemleri çözmek üzere konumlandırılır:
1.1. Çözülen Mühendislik Problemleri
✓ Dağınık talaşın merkezi olarak toplanamaması
✓ Yağlı ve kaygan zemin kaynaklı iş güvenliği riskleri
✓ Talaş birikimine bağlı makine duruşları
✓ Sürekli işçilik ihtiyacı ve yüksek operasyon maliyetleri
✓ Talaşın geri dönüşüm kalitesinin düşük olması
1.2. Sistem Kapsamı (Scope)
Bu doküman kapsamında incelenen sistem:
✓ CNC tezgahlarından talaş emişi
✓ Vakum ile pnömatik taşıma
✓ Merkezi separasyon (katı/hava ayrımı)
✓ Yağlı talaşlar için sıvı geri kazanımı
✓ Merkezi depolama ve boşaltma sistemleri

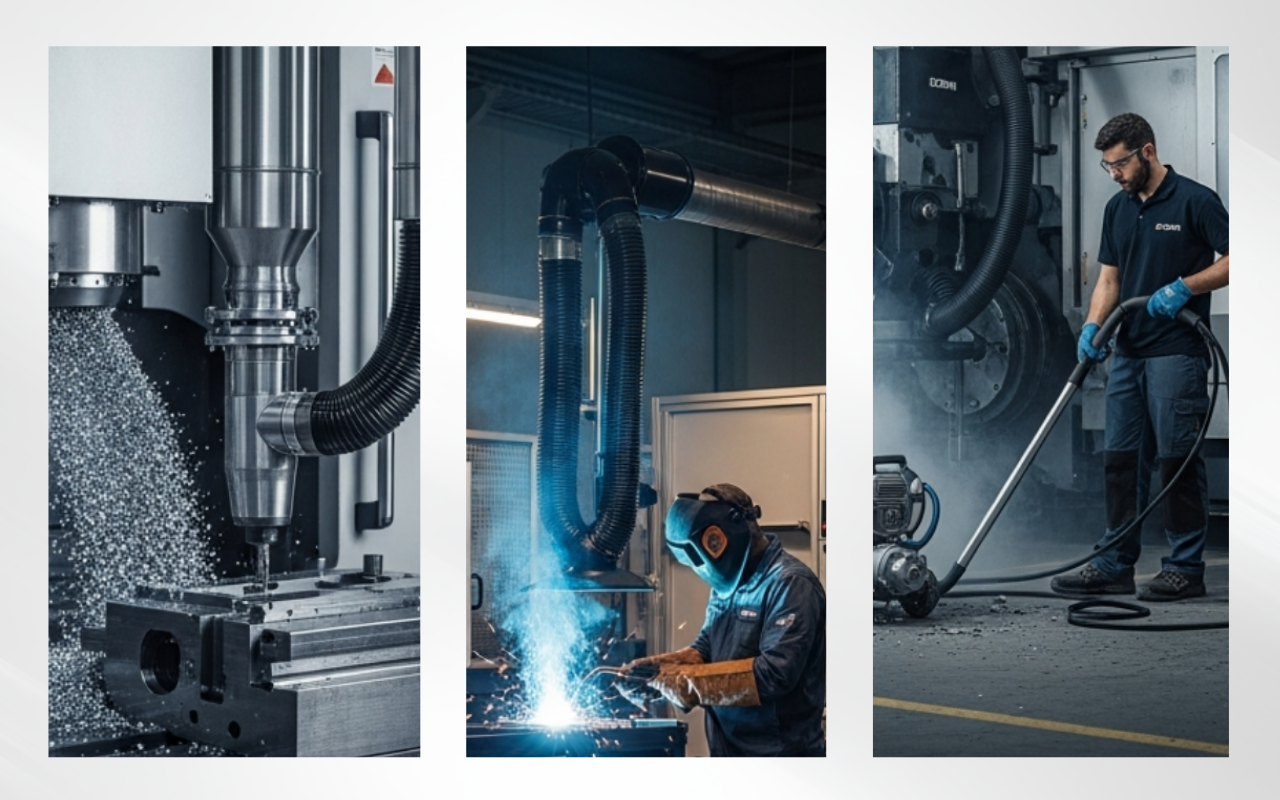

✓ Aynı altyapı üzerinden çoklu kullanım:
✓ Kaynak dumanı emişi
✓ Taşlama tozu kontrolü
✓ Merkezi endüstriyel temizlik
Bu yönüyle sistem, yalnızca bir taşıma çözümü değil; entegre bir endüstriyel vakum altyapısı olarak değerlendirilmelidir.
2. Tasarım Yaklaşımı ve Sistem Mimarisi
Vakum konveyör sistemlerinin tasarımında temel yaklaşım, sistemin yalnızca mevcut ihtiyacı karşılaması değil; değişken üretim koşullarına uyum sağlayabilecek esneklikte kurgulanmasıdır.
Bu kapsamda sistemler genellikle iki ana mimari yaklaşım ile değerlendirilir:
2.1. Merkezi Sistem Mimarisi
✓ Tüm emiş noktaları tek bir vakum ünitesine bağlıdır
✓ Yüksek verimli ve kontrol edilebilir yapı sunar
✓ Büyük ölçekli tesisler için uygundur
2.2. Lokal (Dağıtık) Sistemler
✓ Her makine veya hat için ayrı sistemler bulunur
✓ İlk yatırım düşük olabilir ancak işletme maliyeti yüksektir
✓ Enerji verimliliği düşüktür
Modern endüstriyel uygulamalarda, enerji optimizasyonu, bakım kolaylığı ve sistem entegrasyonu avantajları nedeniyle merkezi vakum mimarisi tercih edilmektedir.
3. Çalışma Prensibi (Akış Mekaniği ve Pnömatik Taşıma Temelleri)
Vakum konveyör sistemleri, gaz fazı (hava) ile katı fazın (talaş/partikül) birlikte taşındığı iki fazlı akış (two-phase flow) prensibine dayanır. Sistem içerisinde oluşturulan negatif basınç farkı, ortam havasını ve beraberinde katı partikülleri emiş noktalarından boru hattına çeker ve merkezi toplama noktasına taşır.
Bu süreç, yalnızca “emme” olarak değil; kontrollü akış, hız yönetimi ve partikül dinamiği açısından değerlendirilmelidir.
3.1. Negatif Basınç ve Akış Oluşumu
Sistem, vakum üretici (blower veya vakum pompası) tarafından oluşturulan basınç farkı ile çalışır:
✓ Atmosfer basıncı > Hat içi basınç
✓ Bu fark, hava akışını başlatır
✓ Hava akışı, katı partikülleri sürükleyerek taşır
Bu noktada kritik parametreler:
✓ Vakum seviyesi (ΔP): Taşıma kapasitesini belirler
✓ Hava debisi (Q): Partiküllerin askıda kalmasını sağlar
Yetersiz debi → tıkanma
Aşırı debi → enerji kaybı + aşınma
3.2. Partikül Taşınım Rejimi
Metal talaşları gibi düzensiz geometrili malzemelerde taşıma genellikle:
✓ Seyreltik faz (dilute phase)
✓ Yüksek hız, düşük katı yoğunluğu
rejiminde gerçekleştirilir.
Bu rejimde:
✓ Partiküller hava akımı içinde süspanse halde taşınır
✓ Boru tabanında birikme oluşmaz
✓ Sürekli ve kararlı akış sağlanır
3.3. Taşıma Hızı ve Kritik Limitler
Endüstriyel uygulamalarda talaş taşıma hızları genellikle:
15 – 30 m/s aralığında optimize edilir.
Bu aralık rastgele değil, aşağıdaki mühendislik kriterlerine dayanır:
Alt Limit (≈ 15 m/s)
Partikülün askıda kalması için minimum hız
Altına düşerse:
✓ Sedimentasyon başlar
✓ Hat tıkanır
✓ Üst Limit (≈ 30 m/s)
✓ Aşınma ve enerji tüketimi sınırı
Üzerine çıkarsa:
✓ Boru aşınması artar
✓ Türbülans kaynaklı kayıplar yükselir
3.4. Malzeme Özelliklerinin Etkisi
Taşınan talaşın karakteri, sistem tasarımını doğrudan etkiler:
Özellikler:
→ Yoğunluk → Parça boyutu → Şekil (uzun/kısa talaş) → Yağlılık → Aşındırıcılık
Etki:
→ Daha yüksek vakum ihtiyacı → Boru çapı ve hız seçimi → Tıkanma riski → Yapışma ve akış direnci → Boru ve dirsek ömrü
Özellikle uzun ve spiral talaşlar, sistem tasarımında en kritik risk faktörlerinden biridir ve çoğu durumda ön kırıcı (shredder) entegrasyonu gerektirir.
3.5. Basınç Kayıpları ve Hat Davranışı
Vakum konveyör hatlarında toplam basınç kaybı şu bileşenlerden oluşur:
✓ Boru içi sürtünme kayıpları
✓ Dirsek ve bağlantı kayıpları
✓ Filtre ve separatör dirençleri
✓ Yükleme (talaş giriş) kayıpları
Genel ifade:
ΔP_total = ΔP_boru + ΔP_dirsek + ΔP_separatör + ΔP_yükleme
Bu kayıpların doğru hesaplanmaması durumunda:
✓ Sistem performansı düşer
✓ Enerji tüketimi artar
✓ Tasarım hedefleri sağlanamaz
3.6. Separasyon (Katı-Hava Ayrımı)
Taşıma hattının sonunda, katı ve gaz fazın ayrılması gerekir. Bu işlem genellikle iki aşamada yapılır:
1. Siklon Separatör
✓ Santrifüj kuvvet ile kaba ayrım
✓ Büyük partiküller ayrılır
2. Filtrasyon Ünitesi
✓ İnce partiküller tutulur
✓ Temiz hava atmosfere verilir
Yağlı talaş uygulamalarında ayrıca:
✓ Yağ separatörleri
✓ Sıvı toplama tankları
kullanılarak geri kazanım sağlanır.
3.7. Sistem Sürekliliği ve Otomasyon
Sistem, kesintisiz çalışacak şekilde tasarlanır:
✓ Otomatik damper kontrolü
✓ Hat bazlı emiş yönetimi
✓ PLC kontrollü senaryolar
Bu sayede:
✓ Sadece aktif hatlar çalışır
✓ Enerji tüketimi optimize edilir
✓ Operatör müdahalesi ortadan kaldırılır
4. Sistem Bileşenleri (Detaylı Mühendislik İncelemesi)
Şimdi sistemin fiziksel olarak neyle kurulduğunu, yani bileşenleri mühendislik düzeyinde ele alıyoruz.
4.1. Vakum Üretici Sistemler
Vakum üretimi iki ana teknoloji ile sağlanır:
✓ Regeneratif Blower (Side Channel Blower)
✓ Yüksek debi, düşük vakum
✓ Sürekli çalışma için uygun
✓ Talaş taşıma için ideal
✓ Vakum Pompası
✓ Düşük debi, yüksek vakum
✓ Daha çok ince partikül ve özel uygulamalar
Mühendislik Notu:
Metal talaşı gibi hacimli malzemelerde seçim genellikle blower yönündedir.
4.2. Borulama Sistemi
Boru tasarımı sistem performansını doğrudan belirler.
✓ Kritik Parametreler:
✓ Boru çapı (velocity kontrolü için)
✓ Malzeme (çelik, paslanmaz, aşınma dayanımlı)
✓ Dirsek geometrisi (uzun radius tercih edilir)
Tasarım Prensibi:
✓ Minimum basınç kaybı
✓ Minimum aşınma
✓ Maksimum akış sürekliliği
4.3. Emiş Noktaları (Pickup Points)
CNC tezgahlarına entegre edilen emiş ağızları:
✓ Talaşın çıktığı noktaya yakın konumlandırılır
✓ Hava/talaş oranı optimize edilir
✓ Gereksiz hava girişleri minimize edilir
4.4. Separasyon ve Filtrasyon Ünitesi
✓ Siklon (ön ayırma)
✓ Kartuş filtre / torba filtre
✓ HEPA (özel uygulamalar için)
Filtre seçimi:
✓ Partikül boyutuna
✓ Toz yüküne
✓ Yasal gerekliliklere göre yapılır
4.5. Kontrol ve Otomasyon Sistemi
Modern sistemlerde kontrol altyapısı kritik rol oynar:
✓ PLC tabanlı kontrol
✓ VFD ile motor hız ayarı
✓ Basınç ve debi sensörleri
✓ SCADA entegrasyonu
5. Performans Parametreleri ve Tasarım Kriterleri
Vakum konveyör sistemlerinin doğru boyutlandırılması; hava akışı, basınç kayıpları, katı yük oranı ve enerji tüketimi gibi birbirine bağlı parametrelerin birlikte değerlendirilmesini gerektirir. Bu bölümde sistem tasarımına esas teşkil eden temel mühendislik kriterleri ele alınmaktadır.
5.1. Hava Debisi (Q) ve Taşıma Kapasitesi
Pnömatik taşıma sistemlerinde temel taşıyıcı unsur hava akışıdır. Hava debisi, hem partiküllerin askıda kalmasını sağlar hem de sistem kapasitesini belirler.
Genel ifade:
Q=A⋅v
Q: Hava debisi (m³/s)
A: Boru kesit alanı (m²)
v: Hava hızı (m/s)
Yorum:
Debi arttıkça taşıma kapasitesi artar
Ancak debi artışı → enerji tüketimi ve aşınma artışı
5.2. Minimum Taşıma Hızı (Saltation Velocity)
Partiküllerin boru tabanına çökmeden taşınabilmesi için minimum bir hız gereklidir. Bu hız “saltation velocity” olarak tanımlanır.
Metal talaşları için pratik tasarım yaklaşımı:
✓ Çelik talaş: 18–25 m/s
✓ Alüminyum talaş: 15–22 m/s
✓ İnce toz: 12–18 m/s
Kritik nokta:
Bu hızın altına düşülmesi durumunda:
✓ Hat içinde birikme başlar
✓ Tıkanma riski oluşur
5.3. Katı Yük Oranı (Solid Loading Ratio)
Katı yük oranı, taşınan katı kütlesinin hava kütlesine oranıdır:
ϕ = m˙katı / m˙hava
Düşük oran → stabil akış, yüksek enerji tüketimi
Yüksek oran → verimli taşıma, ancak tıkanma riski
Metal talaşı uygulamalarında tipik aralık:
φ = 1 – 5
5.4. Basınç Kaybı Hesapları
Toplam sistem basınç kaybı, sistemin ihtiyaç duyduğu vakum gücünü belirler.
ΔPtotal = ΔPboru + ΔPdirsek + ΔPekipman
5.4.1 Boru İçi Sürtünme Kaybı
ΔP=f.L/D.pv2/2
f: Sürtünme katsayısı
L: Boru uzunluğu
D: Boru çapı
ρ: Hava yoğunluğu
5.4.2 Dirsek ve Bağlantı Kayıpları
Her dirsek, akışta ilave kayıp oluşturur:
ΔP=K 2 ρv2/2
K: Dirsek katsayısı (0.2 – 1.5 arası)
Mühendislik notu:
Kısa radius dirsekler → yüksek kayıp
Uzun radius dirsekler → tercih edilir
5.4.3 Filtre ve Separatör Kayıpları
Siklon: düşük-orta kayıp
Kartuş filtre: orta-yüksek kayıp
Kirli filtre → ciddi performans düşüşü
Bu nedenle:
Diferansiyel basınç sensörleri ile izleme zorunludur
5.5. Vakum Seviyesi (ΔP) ve Sistem Seçimi
Vakum üretici seçimi için toplam basınç kaybı esas alınır:
Düşük kayıp sistem → blower yeterli
Yüksek kayıp sistem → vakum pompası gerekebilir
Tipik aralıklar:
Blower sistemleri: -100 ila -300 mbar
Vakum pompaları: -300 ila -800 mbar
5.6. Enerji Tüketimi ve Güç Hesabı
Yaklaşık güç hesabı:
P = Q⋅ΔP/η
P: Güç (W)
η: Sistem verimi
Yorum:
Basınç kaybı arttıkça enerji ihtiyacı doğrusal artar
Bu nedenle iyi bir boru tasarımı doğrudan enerji tasarrufu sağlar
5.7. Boru Çapı Optimizasyonu
Boru çapı seçiminde temel denge:
Küçük çap → yüksek hız, yüksek kayıp
Büyük çap → düşük hız, çökme riski
Bu nedenle çap seçimi:
✓ Hedef hız aralığı (15–30 m/s)
✓ Debi ihtiyacı
✓ Malzeme karakteristiği
dikkate alınarak yapılır.
5.8. Sistem Boyutlandırma Yaklaşımı (Özet)
Bir vakum konveyör sistemi tasarımı şu sırayla yapılır:
✓ Taşınacak malzemenin tanımı
✓ Gerekli taşıma kapasitesinin belirlenmesi (kg/saat)
✓ Minimum taşıma hızının seçimi
✓ Boru çapı ve hat tasarımı
✓ Basınç kayıplarının hesaplanması
✓ Vakum üretici seçimi
✓ Filtrasyon ve separasyon tasarımı
✓ Enerji analizi ve optimizasyon
6. Vakum Konveyör Sistemlerinin Uygulama Alanları (Mühendislik Perspektifi ile Ayrıştırma)
Vakum konveyör sistemleri, tek bir kullanım senaryosuna değil; farklı fiziksel gereksinimlere sahip çoklu uygulamalara hizmet edecek şekilde tasarlanabilir. Ancak her uygulama, farklı mühendislik yaklaşımı gerektirir.
6.1. Metal Talaşı Taşıma (Bulk Solid Handling)
Özellikler:
✓ Düzensiz geometri
✓ Yüksek yoğunluk
✓ Yağlı yapı
✓ Aşındırıcılık
Tasarım Öncelikleri:
✓ Yüksek debi
✓ Aşınma dayanımı
✓ Tıkanma önleme
✓ Separasyon + yağ geri kazanımı
6.2. Kaynak Dumanı Emişi (Fume Extraction)
Özellikler:
✓ Çok ince partiküller (<1 mikron)
✓ Toksik gazlar
✓ Düşük yoğunluk
Tasarım Öncelikleri:
✓ Yüksek filtrasyon verimi (HEPA)
✓Düşük debi, yüksek kontrol
✓ Lokal emiş (torç üstü)
6.3. Taşlama Tozu (Fine Particulate Control)
Özellikler:
✓ 0.5 – 50 mikron partikül
✓ Yüksek aşındırıcılık
✓ Patlama riski
Tasarım Öncelikleri:
✓ ATEX uyumu
✓ Kıvılcım algılama (spark detection)
✓ Yüksek vakum
6.4. Merkezi Endüstriyel Temizlik
Özellikler:
✓ Değişken yük
✓ Manuel kullanım
✓ Farklı malzeme türleri
Tasarım Öncelikleri:
✓ Esneklik
✓ Mobil kullanım noktaları
✓ Operatör ergonomisi
7. Vakum Konveyör Sistemlerinde Güvenlik ve Standartlar
Endüstriyel vakum sistemleri, yalnızca performans değil; güvenlik açısından da tasarlanmalıdır.
Temel Gereklilikler:
ATEX: Patlayıcı ortamlar
CE: Avrupa uygunluk
OSHA: İş güvenliği standartları
Kritik Güvenlik Sistemleri:
Kıvılcım algılama ve söndürme
Patlama tahliye panelleri
Topraklama (statik elektrik için)
Acil durum damperleri
8. Vakum Konveyör Sistemleri ile Enerji Verimliliği ve Optimizasyon
Enerji, bu sistemlerin en büyük işletme gideridir. Bu nedenle tasarımda optimizasyon kritik öneme sahiptir.
Kullanılan Teknolojiler:
VFD (Değişken Frekans Sürücü):
Talebe göre motor hız kontrolü
Akıllı Damper Sistemleri:
Sadece aktif hatların çalışması
Kaçak Yönetimi:
Sistem verimliliğinin korunması
Isı Geri Kazanımı:
Vakum ünitesinden çıkan ısının değerlendirilmesi
9. Vakum Konveyör Ekonomik Analiz (ROI – Mühendislik Temelli)
Vakum konveyör sistemleri yüksek ilk yatırım gerektirse de, doğru tasarım ile kısa sürede geri dönüş sağlar.
Tipik Kazanç Kalemleri:
- İşçilik maliyetinin eliminasyonu
- Makine duruşlarının azalması
- İş kazalarının önlenmesi
- Talaş geri dönüşüm değerinin artması
- Yağ geri kazanımı
Tipik Geri Ödeme Süresi:
- 12 – 24 ay
- (Bu süre, sistem tasarım kalitesine doğrudan bağlıdır.)
10. Vakum Konveyörün Endüstri 4.0 Entegrasyonu
Modern sistemler artık dijital olarak izlenebilir ve optimize edilebilir yapıdadır:
✓ Gerçek zamanlı performans takibi
✓ Enerji analizleri
✓ KPI bazlı yönetim
✓ Predictive maintenance
11. Endüstriyel Vakum Konveyör Sistemleri ve Ekonn Mühendislerinin Değerlendirmesi
Vakum konveyör sistemleri, metal işleme tesislerinde yalnızca bir taşıma çözümü değil; üretim verimliliğini, iş güvenliğini ve sürdürülebilirliği doğrudan etkileyen kritik bir altyapıdır.
Doğru Tasarlanmış Bir Sistem:
✓ İşçiliği ortadan kaldırır
✓ Süreçleri stabilize eder
✓ Enerji verimliliği sağlar
✓ Geri dönüşüm değerini artırır
11.1. Uygunluk ve Mühendislik Desteği
Vakum konveyör ve entegre merkezi vakum sistemleri; modern üretim tesislerinde yalnızca operasyonel bir iyileştirme değil, aynı zamanda iş güvenliği, çevresel sürdürülebilirlik ve üretim verimliliği açısından stratejik bir yatırımdır. Doğru mühendislik yaklaşımıyla tasarlanmış bir sistem; talaş yönetiminden hava kalitesine kadar birçok kritik süreci tek bir altyapı altında optimize ederek, işletmelere uzun vadeli ve ölçülebilir faydalar sağlar.
Bu kapsamda Ekonn Endüstriyel Hava, Sıvı ve Talaş Sistemleri, geliştirdiği vakum konveyör ve merkezi vakum çözümlerinde:
▬ Ulusal ve uluslararası iş sağlığı ve güvenliği (İSG) gerekliliklerine uyum
▬ CE uygunluğu ve ilgili mühendislik standartlarına bağlılık
▬ Patlayıcı ve riskli ortamlara yönelik ATEX uyumlu sistem tasarımı
▬ Projeye özel mühendislik, anahtar teslim kurulum ve devreye alma
▬ Uzun vadeli servis, bakım ve performans optimizasyonu
gibi kritik başlıklarda yüksek mühendislik disipliniyle çözümler sunmaktadır.
Her tesisin üretim yapısı, proses yoğunluğu ve risk profili farklıdır. Bu nedenle doğru sistem tasarımı, standart çözümlerle değil; sahaya özel mühendislik analizleri ile belirlenmelidir.
11.2. Ekonn Mühendislerinden Yardım & Destek İste
Tesisinize en uygun vakum konveyör ve merkezi vakum sisteminin belirlenmesi, mevcut altyapınızın analiz edilmesi ve teknik fizibilite çalışması için Ekonn mühendisleriyle iletişime geçebilirsiniz.
- Projeye özel keşif ve ihtiyaç analizi
- Kapasite ve performans hesaplamaları
- Enerji verimliliği optimizasyonu
- Entegre sistem kurgusu (talaş + duman + toz + temizlik)
Ekonn mühendislik ekibi ile tüm soru, destek ve teknik danışmanlık ihtiyaçlarınız için görüşerek, tesisinize özel en doğru çözümü birlikte planlayabilirsiniz.
(Hızlı İletişim 7/24 Mesaj)
WhatsApp Destek Hattı
+90 533 479 82 28
Ekonn’un sunduğu ilgili ürün ve sistem sayfalarını aşağıdaki ürün gruplarımız alanından ziyaret edebilir, detaylı teknik bilgilere ulaşabilirsiniz.
