1. Endüstriyel Raylı Sistemler: Tanım ve İşlevsellik

Endüstriyel raylı sistemler, lokomotifler, vagonlar, tramvay ve metro gibi yüksek tonajlı raylı araçların güvenli, kesintisiz ve ekonomik şekilde işletilmesini sağlayan karmaşık mühendislik altyapılarıdır. Bu sistemler, sadece ray ve tekerlek tasarımıyla sınırlı kalmayıp, bakım, profil yenileme ve performans optimizasyon süreçlerini de kapsar.

Raylı sistemlerin mühendislik tasarımı;

✓ Yüksek mekanik dayanıklılık
✓ Termal ve aşınma toleransı
✓ Vibrasyon ve titreşim yönetimi
✓ Sürekli üretim ve bakım uyumluluğu

gerektirir.

Bakım tesislerinde kullanılan yer altı tekerlek tornaları, bu sistemlerin kritik bir parçasıdır. Tornalar, tekerlek profilini sökmeden yenileyerek işlevselliği ve güvenliği sağlar. Ancak bu yüksek hassasiyetli süreçler, yoğun talaş üretimi gibi yan etkileri beraberinde getirir.

1.1. Talaş Oluşumu ve Mekanik Özellikleri

Talaşın Fiziksel ve Kimyasal Yapısı

Tornalarda oluşan talaşlar;

✓ Uzun, sarmal ve düzensiz geometriye sahiptir
✓ Çelik alaşımlı, yüksek elastisite modüllü ve termal değişimlere dayanıklıdır
✓ Tipik yoğunluğu 7.850 kg/m³
✓ Elastisite modülü ~210 GPa

Bu özellikler, talaşın kontrolsüz birikmesini sadece alan problemi olarak değil, aynı zamanda mekanik ve termal risk olarak da ortaya çıkarır.

Talaşın Operasyonel Etkileri

Talaşın kontrolsüz birikimi; tezgah altında mekanik sıkışmalara, konveyör ve hareketli ekipmanlarda aşınma artışına, kesici takım performansında düşüşe ve operasyonel duruşlara neden olur. Ayrıca keskin ve sarmal talaş yapısı, operatör güvenliği açısından ciddi risk oluştururken; yağlı talaşlardan kaynaklanan buhar ve partiküller, çalışma ortamında hava kalitesini olumsuz etkileyerek İSG açısından kritik bir problem haline gelir.

2. Talaş Taşıma ve Atık Yönetimi: Teknik Gereklilikler

Talaşın taşınması, atık alanına yönlendirilmesi ve geri dönüşüm süreci;

✓ Sürekli malzeme akışı gerektirir
✓ Aşınmaya dayanıklı yapı tasarımı gerektirir
✓ Minimum insan müdahalesi ile güvenli olmalıdır
✓ Sızdırmaz ve kapalı sistemler kullanılmalıdır

Bu gereklilikler, manuel temizleme yöntemleri ile çözülemez. Özellikle yer altı uygulamalarında sınırlı alan ve düşük erişilebilirlik, mühendislik açısından entegre bir sistem ihtiyacını zorunlu kılar.

3. Tam Otomatik Talaş Kırma, Taşıma ve Filtrasyon Sistem Çözümleri

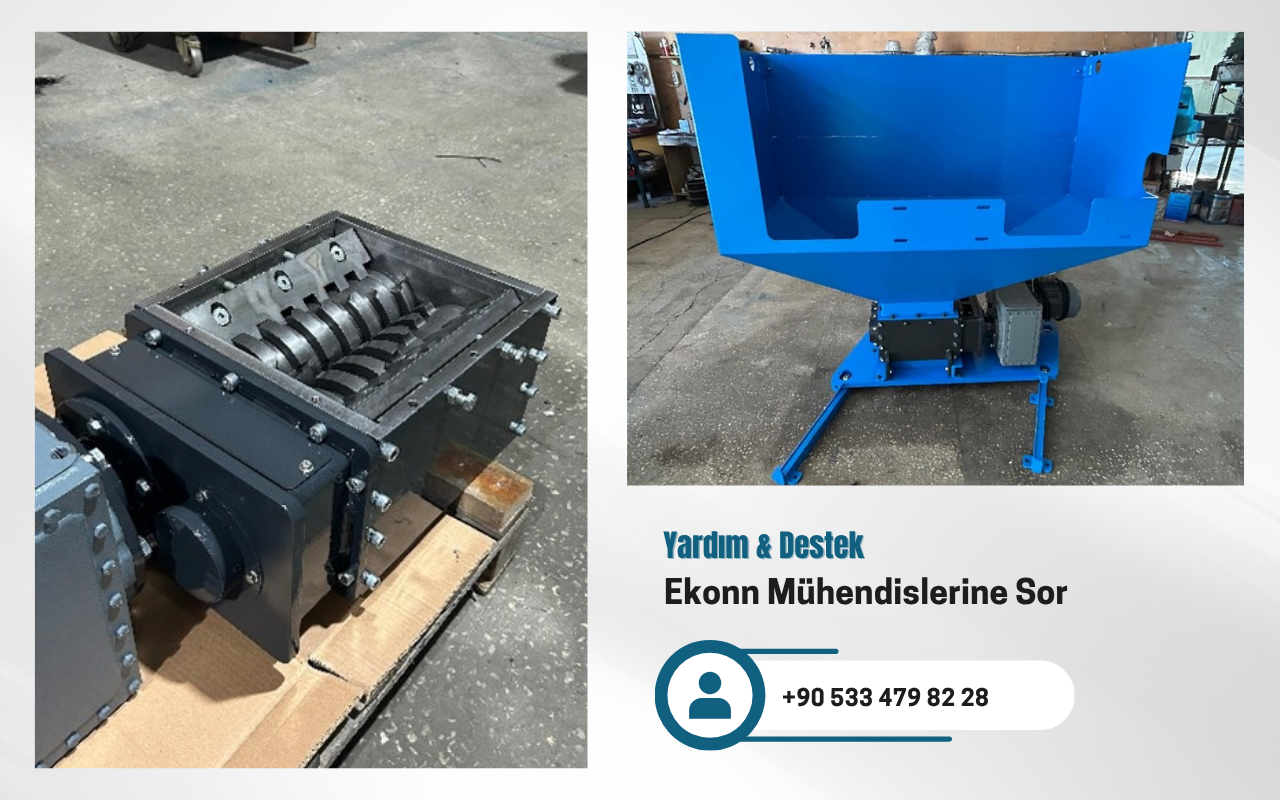

3.1. Shredder Tipi Talaş Kırma

Yer altı tornasının hemen altında biriken uzun ve sarmal çelik talaşlar, sisteme entegre yüksek torklu shredder (kırıcı) ünitemiz ile anında parçalanır. Bu işlem, talaş hacmini %80'e varan oranda küçülterek hurda yönetimini kolaylaştırır ve hurdanın ekonomik değerini artırır.

✓ Yüksek torklu shredder ünitesi ile uzun ve sarmal talaşlar parçalanır
✓ Talaş hacmi %80 oranında küçülür
✓ Hurda yönetimi ve ekonomik değer artışı sağlanır



Teknik Detay:
✓ Motor gücü: 7,5–11 kW
✓ Tork kapasitesi: 1.500–3.000 Nm
✓ Modüler tasarım: Tezgah sayısına göre artırılabilir

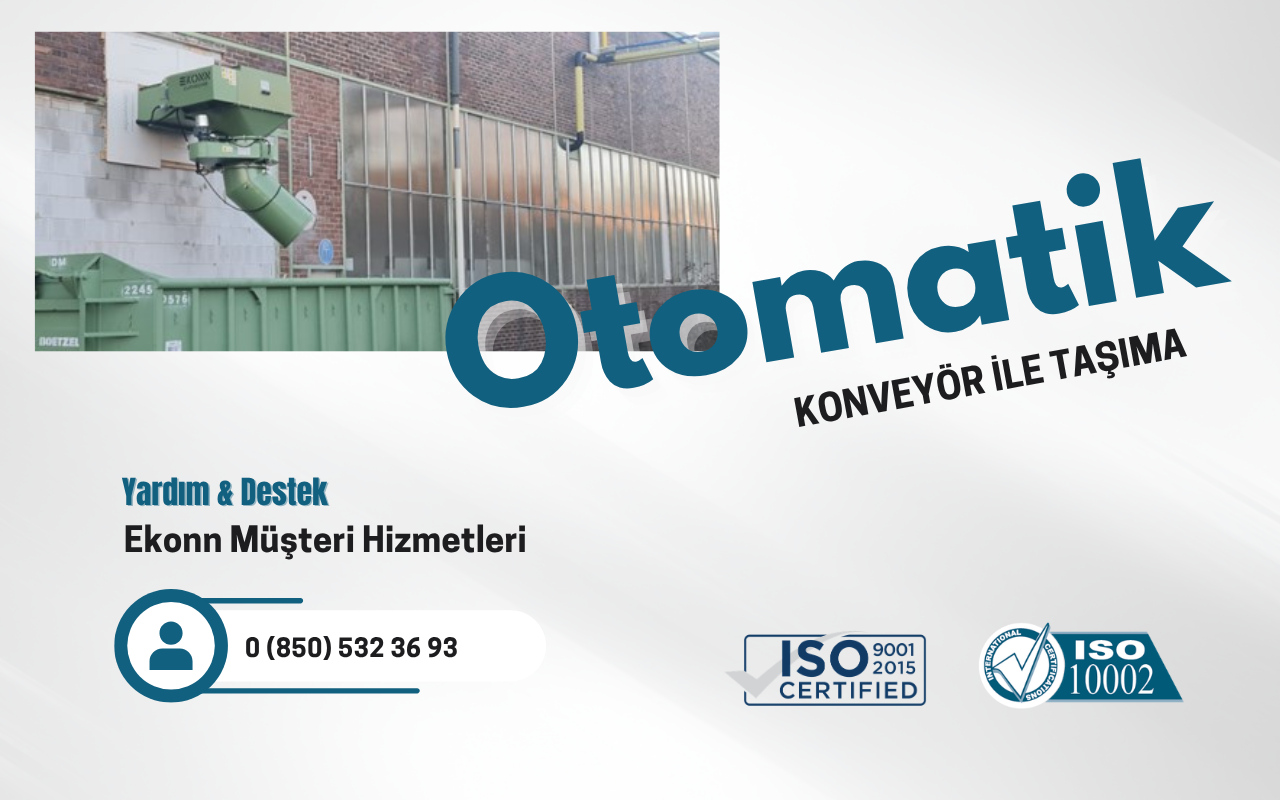

3.2. Otomatik Konveyör ile Taşıma Sistemi

Kırılan talaşlar, ağır hizmet tipi talaş konveyörlerimiz aracılığıyla yer altından yüzeye çıkarılarak, el değmeden ve güvenli bir şekilde doğrudan atık konteynerlerine aktarılır. Bu sayede tezgahın duruş süreleri (downtime) minimize edilir.

✓ Ağır hizmet tipi konveyör ile talaş doğrudan konteynerlere aktarılır
✓ El değmeden taşıma ile iş güvenliği sağlanır
✓ Tezgah duruş süreleri minimize edilir



Konveyör Parametreleri:
✓ Maks taşıma kapasitesi: 500–800 kg/saat
✓ Hız: 8–15 m/dk
✓ Modüler bağlantı ile farklı tezgah tiplerine uyumlu

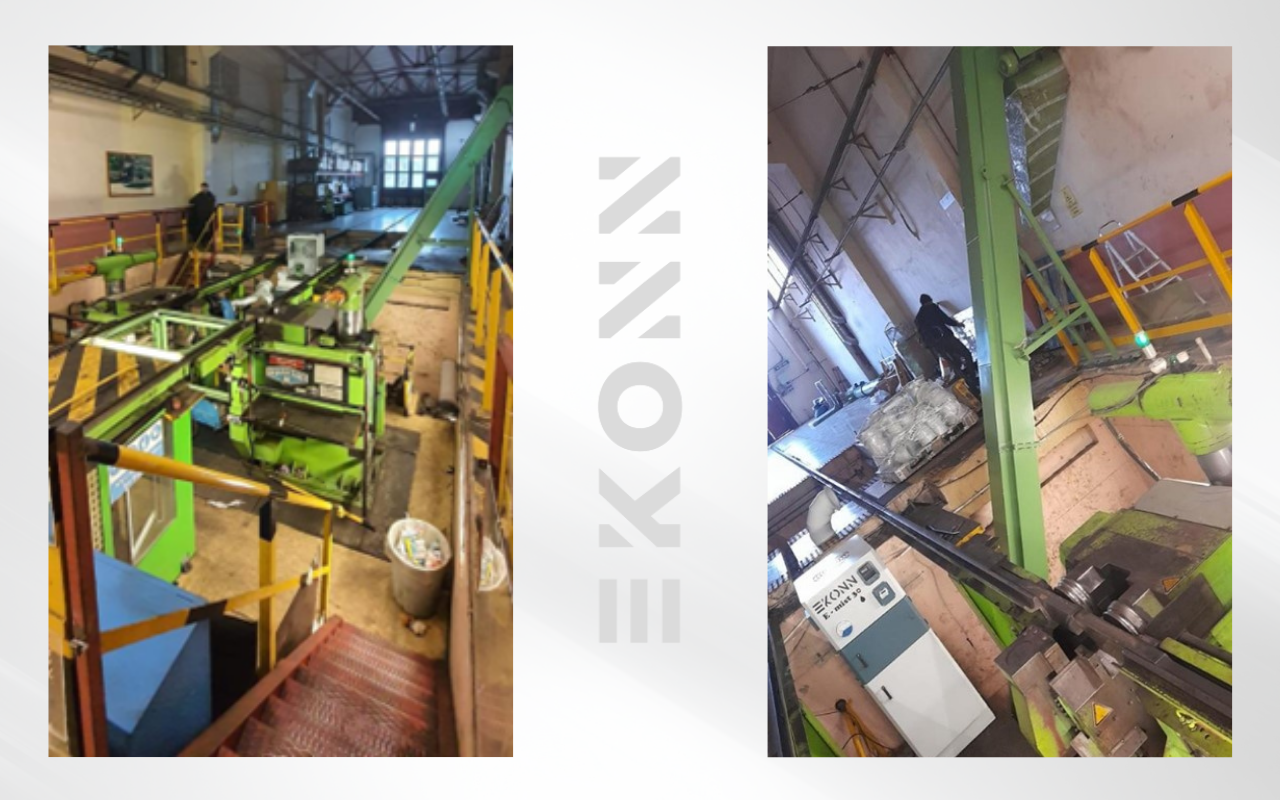

3.3. Toz ve Buhar Filtrasyonu

Talaşlı imalat ve kırma işlemleri sırasında açığa çıkan metal tozları, Boryağı/soğutma sıvısı buharı ve yağ sisi (mist), sisteme entegre ettiğimiz yüksek verimli endüstriyel filtrasyon üniteleri ile kaynağında emilir.

✓ Metal tozu, boryağı ve yağ sisi kaynağında filtrelenir
✓ HEPA ve karbon kombinasyonu ile 0,3 µm partikül tutulur
✓ Çalışan maruziyeti minimuma indirilir



Filtrasyon Kapasitesi:
✓ Hava debisi: 6.000–10.000 m³/saat
✓ Filtrasyon verimliliği: %99,7
✓ Bakım aralığı: 3–6 ay

4. Mühendislik Parametreleri ve Hesaplamalar

4.1 Talaş Özellikleri ve Kırma Kapasitesi

Yer altı tekerlek tornalarından (underfloor wheel lathe) çıkan talaşların fiziksel, mekanik ve geometrik özellikleri; shredder (talaş kırıcı) ve konveyör sistemlerinin mühendislik tasarımını doğrudan belirleyen kritik parametrelerdir. Talaşın yapısal davranışı, kırma verimliliği, tork ihtiyacı ve taşıma kapasitesinin doğru şekilde projelendirilmesi açısından temel veri setini oluşturur.

Talaş tiplerine göre kritik mühendislik parametreleri:

✓ Uzun ve Sarmal Talaşlar (Continuous Chips)
Yüksek elastisite modülüne sahip olup kırılması zor yapıdadır. Shredder sisteminde yüksek tork ve düşük devir gerektirir. Dolanma ve mekanik sıkışma riski yüksektir.

✓ Parçalı ve Kısa Talaşlar (Discontinuous Chips)
Daha düşük mekanik direnç gösterir. Kırma ihtiyacı sınırlıdır, ancak konveyör sisteminde akışkanlık avantajı sağlar.

✓ Yoğunluk (ρ)
Çelik talaşlarda ortalama 7.850 kg/m³ olup, sistem kapasite hesaplamalarında doğrudan belirleyicidir.

✓ Elastisite Modülü (E)
Yaklaşık 210 GPa seviyesindedir. Talaşın deformasyon direncini ve kırılma davranışını etkiler.

✓ Hacimsel Davranış (Bulk Factor)
Uzun talaşlar, düzensiz geometri nedeniyle yüksek hacim kaplar. Bu durum depolama ve taşıma sistemlerinde kapasite ihtiyacını artırır.

✓ Aşındırıcılık ve Yüzey Sertliği
Konveyör ekipmanlarında aşınma oranını artırır. Bu nedenle Hardox benzeri aşınmaya dayanıklı malzemelerin kullanılması gerekir.

✓ Termal Etki ve Sıcaklık
Yeni oluşan talaşlar yüksek sıcaklığa sahip olabilir. Bu durum, ekipman malzeme seçimi ve filtrasyon sistemlerinde sıcaklık dayanımı gerektirir.

Not: Hacimsel küçülme oranı, talaşın kırılmadan önceki hacmi ile shredder sonrası hacmi arasındaki azalma oranını ifade eder. Bu parametre, hem atık alanı optimizasyonu hem de konveyör taşıma verimliliği açısından kritik bir performans göstergesidir.

Shredder Kapasitesi Hesaplama

Shredder tasarımında, talaş yoğunluğu ve hacmi kritik parametrelerdir. Örnek hesaplama:

✓ Tornadan çıkan talaş miktarı: 120 kg/saat
✓ Shredder verimliliği: %80 hacim küçülmesi
✓ Shredder kapasitesi = Talaş hacmi / saat ≈ 600 L/saat

Bu hesap, shredder motorunun tork ve devir gereksinimlerinin belirlenmesinde kullanılır.

4.2. Konveyör Taşıma Kapasitesi ve Hızı

Otomatik konveyör sistemleri, shredder ünitesinde kırılmış talaşın yer altından yüzeye güvenli, sürekli ve kontrollü bir şekilde taşınmasını sağlayan kritik taşıma altyapılarıdır. Sistem performansı; taşıma kapasitesi, bant/hat hızı ve talaşın fiziksel özelliklerine bağlı olarak optimize edilir.

Konveyör sistemine ait temel mühendislik parametreleri:

✓ Taşıma Kapasitesi (kg/saat)
Sistemin birim zamanda taşıyabileceği maksimum talaş miktarını ifade eder. Yer altı tekerlek tornalarında bu değer genellikle 500–800 kg/saat aralığında projelendirilir ve tezgah sayısına göre artırılabilir.

✓ Konveyör Hızı (m/dk)
Talaşın sistem içerisinde ilerleme hızını belirler. Tipik olarak 8–15 m/dk aralığında seçilir. Yüksek hız, taşıma verimliliğini artırırken; düşük hız, aşınma ve enerji tüketimini optimize eder.

✓ Talaş Boyutu ve Geometrisi
Kırılmış talaşın boyutu, konveyör tipi (zincirli, paletli, helezon vb.) ve taşıma verimliliği üzerinde doğrudan etkilidir. Homojen ve küçük boyutlu talaş, daha stabil akış sağlar.

✓ Doluluk Oranı (%)
Konveyör hattının kesit alanının ne kadarının talaş ile dolu olduğunu ifade eder. Optimum doluluk oranı %60–75 aralığında tutulur; bu sayede hem kapasite hem de sistem ömrü dengelenir.

✓ Tahrik Gücü ve Motor Seçimi (kW)
Taşınan yük, hat uzunluğu ve eğim açısına bağlı olarak belirlenir. Ağır hizmet uygulamalarında yüksek torklu redüktörlü motorlar tercih edilir.

✓ Hat Uzunluğu ve Eğim Açısı
Yer altından yüzeye taşıma sırasında konveyör eğimi kritik rol oynar. Yüksek eğimlerde kaymayı önlemek için özel palet veya zincir sistemleri kullanılır.

✓ Aşınma Dayanımı
Talaşın keskin ve abrazif yapısı nedeniyle konveyör yüzeylerinde yüksek aşınma oluşur. Bu nedenle Hardox veya benzeri yüksek mukavemetli çelik malzemeler tercih edilir.

✓ Sızdırmazlık ve Kapalı Sistem Tasarımı
Yağlı talaş taşınmasında sızıntıların önlenmesi ve çevresel kirliliğin engellenmesi için kapalı ve sızdırmaz yapı zorunludur.

Not: Konveyör hızı ve taşıma kapasitesi; talaşın kırılma boyutu, yoğunluğu ve akış karakteristiğine bağlı olarak optimize edilir. Doğru mühendislik tasarımı ile sistemde tıkanma, geri akış ve aşırı yüklenme riskleri minimize edilir.

4.3. Filtrasyon Ünitesi ve Hava Debisi Hesaplama

Talaş kırma ve taşıma sırasında açığa çıkan toz, boryağı buharı ve yağ sisi, özel filtre üniteleri ile kaynağında emilir. Endüstriyel filtrasyon hesaplaması:

✓ İşlem hacmi: 50 m³/tezgah
✓ Hava debisi ihtiyacı: 6.000 m³/saat/tezgah
✓ Filtrasyon verimliliği: %99,7 partikül tutma (0,3 µm)

4.4. Alan Tasarrufu ve Ekonomik Değer

Shredder ve konveyör sistemlerinin entegre çalışması, talaşın fiziksel boyutunu ve hacmini %80–90 oranında azaltarak atık yönetimi süreçlerinde yüksek verimlilik sağlar. Bu hacimsel küçülme, yalnızca depolama alanı ihtiyacını minimize etmekle kalmaz; aynı zamanda lojistik, taşıma ve geri dönüşüm süreçlerinde önemli avantajlar oluşturur.

Alan ve ekonomik açıdan sağlanan başlıca kazanımlar:

✓ Atık Hacminde Azalma
Uzun ve sarmal talaşların kırılmasıyla düzensiz hacim ortadan kaldırılır, daha kompakt ve yoğun bir yapı elde edilir. Bu sayede aynı alanda çok daha fazla talaş depolanabilir.

✓ Depolama Alanı Optimizasyonu
%80–90 oranındaki hacim küçülmesi, atık konteynerlerinin dolum süresini uzatır ve konteyner değişim sıklığını azaltır. Bu durum saha içi operasyonları daha verimli hale getirir.

✓ Taşıma ve Lojistik Maliyetlerinin Azaltılması
Hacmi küçültülmüş talaş, daha az sefer ile taşınabilir. Bu da nakliye maliyetlerinde ve operasyonel iş gücünde ciddi tasarruf sağlar.

✓ Geri Dönüşüm Verimliliği ve Hurda Değeri Artışı
Homojen ve kırılmış talaş formu, geri dönüşüm tesislerinde daha kolay işlenir. Bu durum hurdanın birim değerini artırır ve ekonomik geri kazanımı iyileştirir.

✓ Operasyonel Süreklilik
Talaş birikiminin kontrol altına alınması, üretim alanında düzensiz yığılmaları önler ve tezgah çevresinde sürekli, temiz ve düzenli bir çalışma ortamı sağlar.

✓ Çevresel ve Yasal Uyum
Daha kontrollü atık yönetimi sayesinde çevresel etkiler minimize edilir; atık depolama ve taşıma süreçleri ilgili çevre mevzuatlarına uygun şekilde yürütülür.

Bu bütünleşik yapı sayesinde, talaş yalnızca bir atık olmaktan çıkar; yönetilebilir, ekonomik değeri artırılmış ve operasyonel verimliliğe katkı sağlayan bir endüstriyel çıktı haline gelir.

5. Uygulama Senaryoları ve Saha Entegrasyonu

5.1. Atölye Ölçeğine Göre Sistem Entegrasyonu

Endüstriyel raylı sistem bakım tesislerinde tekerlek tornalarının sayısı, işleme hacmi ve atölye alanı, talaş kırma, taşıma ve filtrasyon sisteminin boyutlandırmasını belirler.

Örnek Senaryo 1
Orta Ölçekli Bakım Atölyesi
✓ Tornalar: 4 adet yer altı tekerlek tornası
✓ Ortalama talaş üretimi: 480 kg/saat (tüm tezgahlar toplamı)
✓ Alan: 1.200 m² bakım alanı
✓ Atık konteyner kapasitesi: 1,5 m³

Entegrasyon Çözümü:
✓ 4 adet shredder ünitesi (her biri 120 kg/saat kapasiteli)
✓ 4 adet ağır hizmet tipi konveyör ile talaşların doğrudan konteynerlere taşınması
✓ Filtrasyon ünitesi: 2 adet kartuş filtre + yüksek debili fan sistemi
✓ Beklenen avantaj: %85 talaş hacim küçülmesi, %90 alan tasarrufu, minimum tezgah duruş süresi

Örnek Senaryo 2
Büyük Ölçekli Atölye
✓ Tornalar: 8–12 adet
✓ Ortalama talaş üretimi: 1.200 kg/saat
✓ Alan: 3.500 m²
✓ Atık konteyner kapasitesi: 3 m³

Entegrasyon Çözümü:
✓ 8–12 shredder ünitesi, her biri yüksek torklu ve modüler
✓ Konveyör ağı: paralel ve çapraz konumlandırma ile taşıma hızı optimize edilmiş
✓ Filtrasyon: Torba filtre + HEPA + karbon kombinasyonu, yüksek verimlilik
✓ Beklenen avantaj: %90 talaş hacim küçülmesi, tam otomatik taşıma, minimum insan müdahalesi, yüksek İSG uyumu

6. Sıkça Sorulan Sorular (SSS)

S1: Sistem kurulumu ne kadar sürer?
Cevap: Orta ölçekli bir atölyede kurulum ve devreye alma süresi 10–15 iş günü, büyük ölçekli tesislerde 20–25 iş günü civarındadır.

S2: Shredder ve konveyör bakımı nasıl yapılır?
Cevap: Tüm ünitelere modüler erişim sağlanmış olup, parçaların değiştirilmesi 1–2 saat içinde yapılabilir. Motor ve tahrik sistemleri düzenli olarak yağlanmalı ve mekanik aşınma kontrol edilmelidir.

S3: Sistem farklı raylı araç tiplerine uyumlu mu?
Cevap: Evet, shredder ve konveyör sistemleri, tekerlek çapı ve profil farklılıklarına göre modüler şekilde ayarlanabilir.

S4: Filtrasyon sistemlerinin etkinliği nedir?
Cevap: Metal tozu ve mist emilimi %99,7 seviyesinde gerçekleşir. HEPA + karbon kombinasyonu, 0,3 µm partikülleri ve organik buharları etkin şekilde tutar.

S5: Enerji tüketimi ne kadardır?
Cevap: Orta ölçekli sistemler 30–40 kW, büyük sistemler 60–80 kW enerji kullanır. Enerji tüketimi, shredder torku ve konveyör hızı ile doğrudan ilişkilidir.

S6: Hurda değerinde artış sağlanıyor mu?
Cevap: Evet, shredder sonrası talaş boyutları ve homojenliği sayesinde geri dönüşüm değeri %20–25 oranında artar.

S7: İş güvenliği ve mevzuat uyumu nasıl sağlanıyor?
Cevap: Tüm sistemler EN ve ISO standartlarına uygun tasarlanmıştır; metal tozu, boryağı buharı ve mist, kaynağında emilir ve çalışan maruziyeti minimuma indirilir.

S8: Sistem durduğunda talaş birikimi olur mu?
Cevap: Sistem durduğunda shredder ve konveyörün ara depolama üniteleri talaşı geçici olarak tutar. Otomatik yeniden devreye alma ile işleme devam eder.

S9: Sistem modüler mi?
Cevap: Evet, her shredder, konveyör ve filtrasyon ünitesi modüler tasarlanmıştır; ek tezgah veya kapasite artışı gerektiğinde hızlı entegrasyon mümkündür.

S10: Tezgah duruş sürelerini gerçekten azaltıyor mu?
Cevap: Evet, otomatik talaş kırma ve taşıma, manuel müdahale gerektirmediği için duruş süreleri %50–70 oranında azalır.
