Toz, Duman, Yağ Buharı ve Talaş Sorunundan Çözüme Endüstriyel Dönüşüm

Üretim Alanında Dönüşüm
Toz, Duman, Yağ Buharı ve Talaş Sorunundan Temiz Üretime

Teknik ve mühendislik odaklı çözüm bilgilerinin yer aldığı bu makalede;

1- Toz → Sorundan çözüme
2- Duman → Sorundan çözüme
3- Yağ buharı → Sorundan çözüme
4- Talaş → Sorundan çözüme
5- Ekonn ile → Bu dört problemin mühendislik çözümü
6- Öncesi / sonrası → Çözümün somut sonucu (tablo)

süreçleri ve endüstriyel tesislerde üretim prosesleri sırasında ortaya çıkan toz, duman, yağ buharı ve talaş problemlerini, oluşum nedenlerinden üretim alanındaki etkilerine kadar teknik açıdan 6 başlıkta ele alarak her bir problem için uygulanabilecek mühendislik çözümlerini, filtrasyon ve toplama sistemlerini, taşıma ve geri kazanım süreçlerini Ekonn tecrübesiyle inceleyeceksiniz.. Amacımız yalnızca mevcut problemi tanımlamak değil, doğru sistem tasarımıyla kalıcı ve sürdürülebilir çözümlerin nasıl oluşturulabileceğini ortaya koymaktır.

Şimdi bu dört temel endüstriyel problemi ve sorundan çözüme uzanan mühendislik yaklaşımını adım adım inceleyelim:

Endüstriyel üretim proseslerinde ortaya çıkan toz, duman, yağ buharı ve talaş, üretimin doğal çıktıları olmakla birlikte kontrol edilmediğinde üretim alanının fiziksel koşullarını, bakım operasyonlarını, ekipmanların çalışma ortamını ve atık yönetimini etkileyebilen önemli proses yükleridir. Metal işleme, talaşlı imalat, CNC, torna, freze, taşlama, kaynak ve benzeri üretim proseslerinde oluşan bu kirleticiler ve atıklar, birbirinden bağımsız problemler olarak değerlendirilmemelidir. Çünkü aynı üretim hattında metal talaşı oluşurken yağ sisi meydana gelebilir; taşlama prosesinde partikül yükü artarken farklı operasyonlarda duman oluşabilir.

Bu nedenle endüstriyel tesislerde etkili bir çözüm, yalnızca güçlü bir filtre veya yüksek kapasiteli bir fan kullanmak değildir. Kirleticinin kaynağının belirlenmesi, proses karakteristiğinin analiz edilmesi, uygun emiş debisinin hesaplanması, taşıma altyapısının oluşturulması, doğru filtrasyon teknolojisinin seçilmesi ve ortaya çıkan atığın geri kazanım potansiyelinin değerlendirilmesi birlikte ele alınmalıdır.

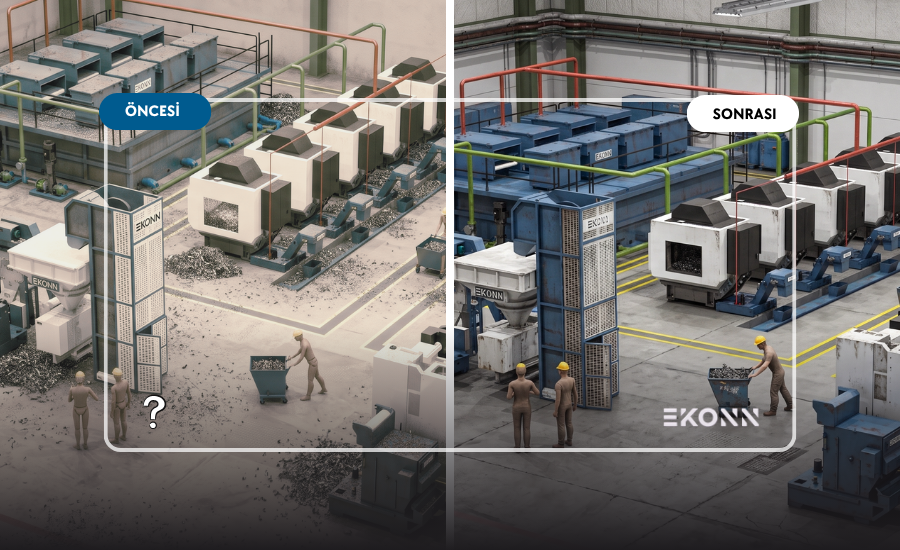

Gerçek dönüşüm, problemin üretim alanında görünür hale gelmesinden sonra müdahale etmek yerine, problemi kaynağında kontrol eden mühendislik sistemlerinin kurulmasıyla başlar. Bu nedenle aşağıdaki öncesi ve sonrası görüntüsü, yalnızca fiziksel bir değişimi değil; doğru mühendislik yaklaşımıyla üretim alanında sağlanan dönüşümün somut sonucunu ortaya koymaktadır.






1. Toz Problemi: Üretim Alanına Yayılan Partiküller

Endüstriyel tesislerde toz oluşumu; kesme, taşlama, zımparalama, delme, kırma, öğütme ve farklı mekanik işleme proseslerinin doğal sonuçlarından biridir. Ancak oluşan her partikül aynı karakteristiğe sahip değildir. Partikülün boyutu, yoğunluğu, şekli, oluşum debisi ve proses içerisindeki hareketi, kullanılacak toplama ve filtrasyon teknolojisinin belirlenmesinde önemli parametrelerdir.

Üretim sırasında ortaya çıkan partiküller doğrudan kaynağında yakalanmadığında hava hareketleriyle çevreye yayılabilir. Böylece başlangıçta yalnızca bir makinede oluşan partikül yükü, zaman içerisinde daha geniş bir üretim alanına taşınabilir. Bu noktada temel mühendislik yaklaşımı, partikülü ortamdan sonradan temizlemek yerine oluştuğu noktada yakalamaktır.

Toz probleminin çözümünde hangi parametreler önemlidir?

Bir toz toplama sisteminin tasarımında;

✓ Tozun oluştuğu proses,
✓ Partikül boyut dağılımı,
✓ Partikül yoğunluğu,
✓ Oluşum miktarı,
✓ Kaynak geometrisi,
✓ Emiş noktası,
✓ Gerekli hava debisi,
✓ Kanal hattı,
✓ Basınç kayıpları,
✓ Filtrasyon teknolojisi

birlikte değerlendirilmelidir.

Dolayısıyla endüstriyel toz toplama sistemi, yalnızca bir filtre ünitesinden oluşmaz. Kaynaktan filtreye kadar bütün hava akışının kontrol edildiği bir proses sistemidir.

2. Duman Problemi: Proses Kaynaklı Emisyonların Kontrolü

Kaynak, kesim, ısıl işlem, taşlama ve farklı yüksek sıcaklıklı üretim proseslerinde ortaya çıkan duman; üretim alanında kontrol edilmesi gereken bir diğer önemli kirletici grubudur. Dumanın içerisinde farklı boyutlarda partiküller bulunabilir. Oluşan emisyonun davranışı; proses sıcaklığı, oluşum hızı, hava hareketleri ve uygulanan emiş koşullarından etkilenir. Bu nedenle duman filtrasyonunda yalnızca filtrenin teknik özelliklerine odaklanmak yeterli değildir.

Önemli olan, dumanın kaynağından mümkün olduğunca hızlı ve kontrollü şekilde yakalanmasıdır.

Yanlış yaklaşım
Proses → Duman oluşumu → Ortama yayılım → Genel temizlik

Mühendislik yaklaşımı
Proses → Kaynakta emiş → Hava taşıma hattı → Filtrasyon → Kontrollü çıkış

Bu iki yaklaşım arasındaki temel fark, kirleticinin üretim alanına yayılmasına izin verilip verilmemesidir. Özellikle yüksek emisyon oluşturan proseslerde lokal emiş sisteminin geometrisi, hava debisi ve filtre kapasitesi birlikte değerlendirilmelidir.

3. Yağ Buharı Problemi: CNC ve Talaşlı İmalatta Görünmeyen Kirletici

Talaşlı imalat proseslerinde dikkat edilmesi gereken kirleticilerden biri de yağ sisi ve yağ aerosolleridir. CNC tezgahları, torna, freze, taşlama ve benzeri makinelerde kullanılan metal işleme sıvıları; yüksek devir, takım hareketi, sıcaklık ve mekanik etkileşim sonucunda aerosol ve yağ sisi oluşturabilir.

Yağ buharı probleminin önemli özelliği, her zaman gözle aynı yoğunlukta algılanmamasıdır. Buna rağmen üretim alanında yüzeylerde birikim, makine çevresinde yağlanma ve temizlik ihtiyacının artması gibi sonuçlar ortaya çıkabilir.

Yağ buharı filtrasyonunda neler değerlendirilir?

✓ Kullanılan metal işleme sıvısının özellikleri,
✓ Proses tipi,
✓ Makine çalışma koşulları,
✓ Aerosol oluşum miktarı,
✓ Partikül/aerosol boyutu,
✓ Hava debisi,
✓ Filtrasyon kademeleri,
✓ Filtre yükü,
✓ Basınç kaybı,
✓ Filtre bakım periyotları.

Bu nedenle yağ buharı filtrasyonu, standart bir toz filtresi uygulamasından farklı mühendislik değerlendirmeleri gerektirir. Doğru tasarlanmış bir sistemde amaç, yağ aerosolünü kaynağında yakalayarak uygun filtrasyon kademelerinden geçirmek ve üretim alanındaki yayılımını kontrol etmektir.

4. Talaş Problemi: Üretimin Katı Atığından Kontrollü Geri Kazanıma

Talaşlı imalat proseslerinde talaş oluşması kaçınılmazdır. CNC tezgahları, torna, freze, testere, taşlama ve farklı metal işleme operasyonlarında ortaya çıkan talaş; üretim prosesinin doğal bir çıktısıdır. Ancak yüksek üretim kapasitesine sahip tesislerde asıl problem talaşın oluşması değil, oluşan talaşın nasıl toplanacağı, nasıl taşınacağı, nasıl işleneceği ve geri kazanılabilir kaynakların nasıl değerlendirileceğidir.

Özellikle çok sayıda CNC tezgahının bulunduğu üretim tesislerinde talaşların makine çevresinde kontrolsüz şekilde birikmesi;

✓ Manuel temizlik ve toplama ihtiyacını,
✓ İş gücü kullanımını,
✓ İç lojistik trafiğini,
✓ Atık taşıma operasyonlarını,
✓ Üretim alanındaki düzensizliği,
✓ Talaşın yağ ile birlikte taşınmasından kaynaklanan atık yükünü

artırabilir.

Bu nedenle talaş yönetimi, üretim sonrasında yapılacak basit bir temizlik operasyonu olarak değil, üretim prosesinin bir parçası olan mühendislik problemi olarak ele alınmalıdır.

Talaşın Kaynağında Toplanması

Yüksek miktarda talaş üreten tesislerde ilk aşama, talaşın üretim noktasından kontrollü şekilde alınmasıdır. Merkezi talaş toplama sistemlerinde birden fazla makineden gelen talaş, proses ihtiyaçlarına göre oluşturulan toplama noktaları ve taşıma hatları üzerinden merkezi bir sisteme aktarılabilir. Burada sistemin kapasitesi yalnızca makine sayısına göre belirlenmez. Talaş oluşum miktarı, aynı anda çalışan makine sayısı, talaşın fiziksel özellikleri, taşıma mesafesi ve sistemin çalışma rejimi birlikte değerlendirilir.

Vakumlu Talaş Taşıma Sistemlerinde Mühendislik

Talaşın üretim noktasından merkezi toplama veya işleme ünitesine taşınmasında vakumlu taşıma sistemleri kullanılabilir.

Sistemin doğru çalışması için;

✓ Talaş debisi,
✓ Taşıma mesafesi,
✓ Boru çapı,
✓ Hava hızı,
✓ Hat geometrisi,
✓ Dirsek ve bağlantı noktaları,
✓ Basınç kayıpları,
✓ Fan veya vakum ünitesi kapasitesi,
✓ Talaşın yoğunluğu ve geometrisi

birlikte değerlendirilmelidir.

Dolayısıyla merkezi talaş taşıma sistemi yalnızca bir vakum ünitesi ve boru hattından oluşmaz. Talaşın üretim noktasından kontrollü şekilde alınmasını, taşınmasını ve sonraki işleme aşamasına aktarılmasını sağlayan bütünleşik bir proses altyapısıdır.

Temel sistem akışı;
Makine → Talaş Toplama → Vakumlu Taşıma → Ayırma / İşleme → Depolama → Geri Dönüşüm

şeklinde kurgulanabilir.

Talaş ve Yağın Birlikte Yönetilmesi

Talaşlı imalat proseslerinde oluşan metal talaşları çoğu zaman kesme sıvıları, emülsiyonlar veya metal işleme yağlarıyla temas halindedir. Bu nedenle talaş üretim hattından çıktığında yalnızca metalden oluşan kuru bir atık olmayabilir. Talaş üzerinde veya içerisinde bulunan yağ, sonraki toplama, taşıma, depolama ve geri dönüşüm süreçlerini doğrudan etkileyebilir.

Bu noktada çözülmesi gereken problem yalnızca “talaş nasıl toplanır?” sorusu değildir.

Asıl soru:
“Talaş ve yağ nasıl ayrıştırılır, her iki kaynak nasıl mümkün olan en yüksek verimle değerlendirilir?”

olmalıdır.

Yağlı talaşın kontrolsüz şekilde biriktirilmesi;

✓ Atık hacmini artırabilir,
✓ Taşıma ve depolama koşullarını zorlaştırabilir,
✓ Metal talaşının geri dönüşüm sürecini etkileyebilir,
✓ Proses yağlarının kaybedilmesine neden olabilir.

Bu nedenle talaş yönetim sistemlerinde talaş-yağ ayrıştırması, prosesin önemli mühendislik aşamalarından biri haline gelir.

Talaş İşleme ve Yağ-Talaş Ayrıştırma

Talaşın toplandıktan sonra doğrudan atık olarak tesis dışına gönderilmesi yerine, prosesin özelliklerine bağlı olarak talaşın işlenmesi ve yağdan ayrıştırılması değerlendirilebilir. Bu aşamada amaç, metal talaşının içerisindeki veya üzerindeki yağın mümkün olduğunca ayrıştırılması ve iki farklı akışın kontrollü şekilde yönetilmesidir.

Böylece;
1- Metal Talaşı → İşleme / Ayrıştırma → Geri Dönüşüm
2- Metal İşleme Yağı → Filtrasyon → Geri Kazanım / Yeniden Kullanım

şeklinde iki farklı geri kazanım hattı oluşturulabilir. Bu yaklaşım, talaşın yalnızca bertaraf edilmesi yerine içerisindeki ekonomik değerin korunmasına ve geri dönüşüm sürecine hazırlanmasına olanak sağlayabilir.

Endüstriyel Yağ Filtrasyonu ve Geri Kazanım

Talaşlı imalat proseslerinde kullanılan yağ ve emülsiyonlar, kullanım sırasında metal partikülleri ve proses kaynaklı diğer kirleticilerle yüklenebilir. Bu nedenle yağın geri kazanılmasına yönelik bir filtrasyon sisteminin tasarımında;

✓ Yağ debisi,
✓ Viskozite,
✓ Partikül boyutu,
✓ Kirlilik yükü,
✓ Çalışma sıcaklığı,
✓ Hedeflenen filtrasyon seviyesi,
✓ Sistem basıncı

gibi parametrelerin birlikte değerlendirilmesi gerekir.

Buradaki amaç yalnızca yağ içerisindeki partikülleri ayırmak değildir. Amaç; metal işleme sıvısının proses koşullarına uygun şekilde filtrelenmesi, kontrol altında tutulması ve mümkün olan durumlarda yeniden kullanım veya geri kazanım sürecine kazandırılmasıdır.

Talaştan Atığa Değil, Talaştan Kaynağa

Talaş yönetiminin mühendislik yaklaşımıyla ele alınması, üretim prosesinin sonunda oluşan atığın yalnızca uzaklaştırılmasını değil, geri kazanılabilir bileşenlerin yeniden değerlendirilmesini mümkün kılar.

Bu nedenle talaş yönetim zinciri;
Oluşum → Toplama → Vakumlu Taşıma → Ayırma → Talaş İşleme → Yağ Filtrasyonu → Geri Kazanım → Geri Dönüşüm

olarak ele alınabilir.

Ekonn tarafından geliştirilen talaş toplama, taşıma, işleme, yağ filtrasyonu ve geri kazanım çözümleri de bu yaklaşım doğrultusunda, üretim prosesinin ihtiyaçlarına göre bir bütün olarak değerlendirilmektedir. Böylece talaş, üretim alanında kontrol edilmesi gereken bir atık olmaktan çıkarılarak toplanabilen, taşınabilen, ayrıştırılabilen, işlenebilen ve geri dönüşüm sürecine kazandırılabilen bir kaynak olarak ele alınır.

Sonuç & Çözüm: Toz, Duman, Yağ Buharı ve Talaş Aynı Tesiste Birleştiğinde

Modern üretim tesislerinde bu dört problem çoğu zaman birbirinden bağımsız değildir.

Örneğin bir CNC üretim hattında aynı anda;
Talaş + yağ sisi + yağlı talaş + metal partikülleri

oluşabilir.

Başka bir metal işleme tesisinde;
Toz + duman + talaş + endüstriyel atık

aynı üretim alanında bulunabilir.

Bu nedenle her probleme ayrı ayrı ekipman eklemek yerine, üretim prosesinin tamamının analiz edilmesi gerekir.

Mühendislik yaklaşımı;
Kaynak → Yakalama → Taşıma → Filtrasyon → Ayırma → İşleme → Geri Kazanım → Geri Dönüşüm

zincirini bir bütün olarak değerlendirmelidir.




5- Ekonn ile Sorundan Çözüme Endüstriyel Mühendislik Çözümler

Ekonn, endüstriyel tesislerde oluşan farklı proses yüklerini yalnızca tekil ekipman ihtiyaçları olarak değil, üretim prosesinin gerektirdiği sistem çözümleri kapsamında ele almaktadır.

Bu kapsamda;

Toz için:
Endüstriyel toz toplama ve filtrasyon sistemleri,

Duman için:
Duman emiş ve filtrasyon sistemleri,

Yağ buharı için:
Yağ sisi ve yağ buharı filtrasyon sistemleri,

Talaş için:
Talaş toplama, merkezi ve vakumlu talaş taşıma sistemleri,

Yağlı talaş için:
Talaş işleme ve talaş-yağ ayrıştırma çözümleri,

Proses yağları için:
Endüstriyel yağ filtrasyonu ve yağ geri kazanım sistemleri,

Endüstriyel atıklar için:
Toplama, taşıma ve geri dönüşüm sistemleri

geliştirilmektedir.

Buradaki temel yaklaşım, hazır bir ekipmanı doğrudan prosese uygulamak yerine, üretim prosesinin ihtiyaçlarına göre sistemin boyutlandırılması ve çözümün prosesle uyumlu hale getirilmesidir.

6- Endüstriyel Tesislerde Öncesi ve Sonrası: Mühendislik Perspektifinden Dönüşüm

Bir üretim alanında görülen “öncesi ve sonrası” farkı, yalnızca fiziksel temizliğin sonucu değildir. Bu dönüşümün arkasında; kaynakta emiş, doğru hava debisi, kontrollü hava akışı, uygun filtrasyon kademeleri, talaşın otomatik olarak toplanması ve taşınması, yağ-talaş ayrıştırması, yağ filtrasyonu ve geri kazanılabilir atıkların değerlendirilmesi gibi birbirini tamamlayan mühendislik süreçleri bulunur.

Başka bir ifadeyle, üretim alanındaki görünür değişim; görünmeyen bir proses mühendisliği altyapısının sonucudur.
